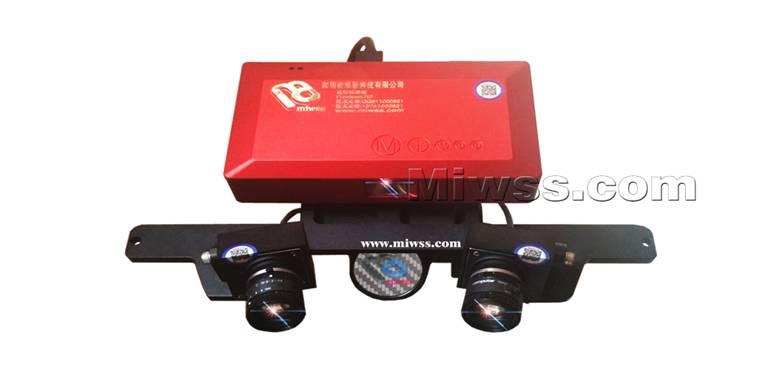

MIWSS通用型三维扫描仪,采用进口镜头、进口工业相机、稳定的光栅系统
●自主研发的最新一代不贴标记点扫描,非接触式蓝光/白光扫描技术;
● 独立开发的光栅及控制系统,支持蓝光和白光两种系统;
●测量速度更快:实时动态性能更佳保障扫描精度,单幅扫描速度可达1秒,提高工作效率;
●双相机同步,测量数据更加全面,清晰;
●测量精度高,采用公司自身专利技术,测量精度可达0.02mm;
●强大的细节分辨能力,整体可扫描汽车外观也可分辨小到μm级的物体;
●多种拼接方式并存:支持不贴标记点自动拼接(特征拼接)、标记点拼接和框架拼接(兼容摄影测量系统,三坐标测量系统)方式;
●一机多用,多种扫描规格,扫描模式可任意转换,适用微米级物件和几米大的物体扫描;
●适用范围广,适用不同材质,刚柔性物体扫描均可;
●测量输出数据接口丰富:扫描点云数据为ASC、STL、PLY、IGES、OBJ、DXF等, 兼容市面上通用的3D软件;
●操作简单;无需过多的培训即可以熟练操作;
●对环境要求低:正常办公环境下均可工作。
规格参数| Product
parameters
产品型号 |
MIWSS通用型 |
||
扫描方式 |
非接触式三维扫描(拍照式三维扫描) |
||
扫描范围(mm) |
单幅扫描范围 |
|
|
500×350 |
|||
400×300 |
|||
调节测量范围 |
2000×1500×1500 |
||
400×300 |
|||
100×75 |
|||
50×40 |
|||
单幅测量精度(mm) |
± 0.02 |
||
单面扫描时间(S) |
<1,<2 |
||
拼接方式 |
全自动智能拼接,特征拼接,标记点拼接 |
||
可扫描物体范围(mm) |
13~5000 |
||
平均采样点距(mm) |
0.01-0.3 |
||
工业相机 |
分辨率(像素) |
132万像素(可选200万,300万或500万像素) |
|
产地 |
德国 |
||
工业镜头(mm) |
8,12,16,25,35(根据型号配置) |
||
校准单元 |
金属/钢化玻璃 |
||
工业操作台 |

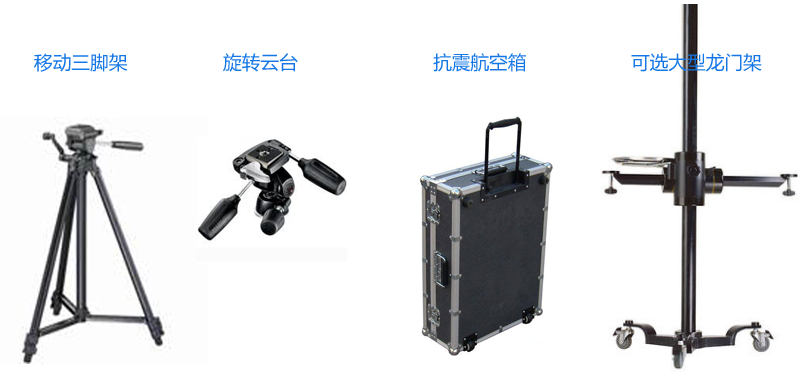

移动式三脚架/专业工作台/重型移动升降架 |
||
数据输出格式 |
ASC,STL,OBJ,PLY, IGES 等通三维软件用格式 |
||
光源 |
LED 80 W 高能LED(White)冷光源(可选蓝光) |
||
工作温度、环境 |
0~40℃、100~240V AC正常办公环境下工作 |
||
扫描装置 |
系统尺寸(mm) |
420x170x140 |
630x180x130 |
系统重量(kg) |
3.0KG |
3.5KG |
密维斯三维扫描仪MIWSS通用型结合逆向设计技术对现有模型产品进行数据采集及三维曲面重构,解决了模型曲面难以测量和设计的问题,并应用专业软件对三维模型与实体进行对比分析以获得精确的重构模型。从而提高了产品设计的准确性,缩短产品研发设计和加工周期并降低了成本。三维扫描仪MIWSS通用型扫描速度快,获取各类产品三维数据精密度高,不用贴标记扫描,专业的方案解决商,与您携手共创辉煌。
|
1. 三维扫描仪使用培训:
培训包括:安装, 调试, 操作及日常维护等内容, 让培训人员熟练操作三维扫描仪。
2. 逆向工程设计培训:
培训包括: Pro/E, UG,Geomagic,Imageware,SolidWorks等通用三维软件。
3.三维测量软件培训:
培训包括:各类正版测量软件的使用。
