行业应用

鞋模应用

铸造模具都或多或少会变形,变形的模具跟原有的3D档案是对不上的,CNC按原有的3D档案直接加工时,翻砂的底模跟直接加工出来的上(中)模板的模口线就对不上,隔色沟、分模面都不能准确的配合,这样生产出来的模具不能被使用。

制作要点


目前鞋子的发展方向不单只重视外观设计,其功能性与舒适性也越来越重要,尤其是鞋底的部分,各大**运动鞋厂商纷纷不遣余力的投入研发创新,而目前鞋模厂 家接单利润也越来越薄,鞋底模具厂也因此面对鞋型的变化,产品生产周期的缩短与提升品质等要求,而为能达到市场需求,就要在鞋底模具的设计与制造技术上大 幅度提升。
当前鞋模制造流程大部分是:刻木模然后翻砂铸造下模,铸造模具都或多或少会变形,变形的模具跟原有的3D档案是对不上的,CNC 按原有的3D档案直接加工时,翻砂的底模跟直接加工出来的上(中)模板的模口线就对不上,隔色沟、分模面都不能准确的配合,这样生产出来的模具不能被使 用。而人工测量变形后的铸件也是非常的困难,从而使得上、中、下模板及内仁的配合位预留过多,加重了制模钳工的工作量,影响模具的品质,更重要的是当前制 模钳工在日益减少,使得制模企业使用新的数字化流程来应对这一难题。深圳市密维斯科技有限公司在众多制模企业的帮助下,做此关于高品质鞋模制造的工艺流 程,以供参考!


推荐机型:Miwss高清精密标准型 MIWSS真彩色精密型


密维斯三维扫描应对鞋底设计方案

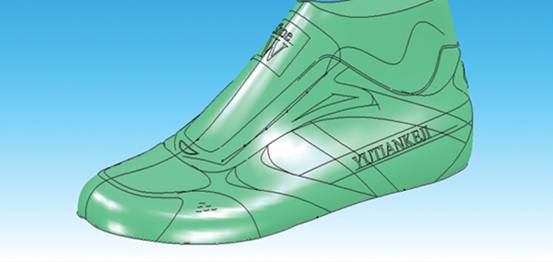

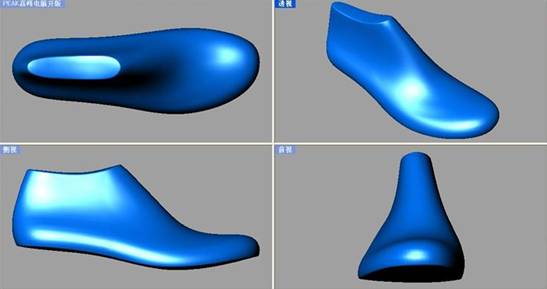

鞋楦数据是开发设计鞋底的重要一步,而鞋楦数据库为开发设计鞋样提供便捷,完善的鞋楦数据库对今后的鞋底的设计至关重要。

制作要点:

一、鞋楦数据采集完成后。利用(2D图档的鞋头及鞋跟中心线)摆正位置。

二、封装成iges格式的档案。(iges相对其他格式较小)

三、按编号存档方便下次调用。

四、调用时只需将2D图档内需求取的线条进行投影到鞋楦数据上,便可以得出可用的3D曲线,或者可将实物鞋楦直接打点扫描 求出可用的3D曲线。

五、带包裹皮革或布面的鞋楦,通过设计人员划线,然后扫描空间3D时,需要将线条的颜色做成黑色,理想的方式应该将线条打上出有高度信息的点,从而求出可用的3D曲线。


密维斯三维扫描应对实样设计方案

申利木模

目前在鞋底制模企业都会有这样的问题,开发设计完3D图档后加工出样品木模,但客户在进行确认时,因种种原因会要求进行局部修改,为达到客户的要求,通 常制模企业会重新返回3D设计人员手上,进行一而再,再而三的修改和加工鞋样,但数据修改后雕刻加工出来的木模很难达到客户的要求,浪费大量的时间。

制作要点

一、被修改过的木模数据采集完成后,调入完整的3D图档(iges格式)在软件内进行位置调整(全自动校正)

二、自动校正完成后隐藏3D图,在利用软件特有的功能提取3D空间的特征线和剖切面线。

三、得到3D特征线后,可以分解扫描图,得到有用的局部修改面,转出stl图档做修改参考。

四、利用取得的特征线和参考面修改3D图。


密维斯三维扫描应对翻砂鞋模设计方案



铸造模具都或多或少会变形,变形的模具跟原有的3D档案是对不上的,CNC按原有的3D档案直接加工时,翻砂的底模跟直接加工出来的上(中)模板的模口线就对不上,隔色沟、分模面都不能准确的配合,这样生产出来的模具不能被使用。

制作要点

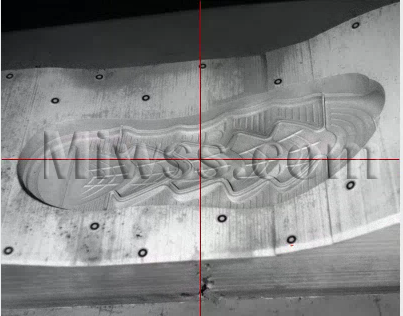

童铁模Ⅰ 童铁模

(利用MIWSS三维扫描仪,扫描铸造好的铁模数据与木模数据套图,用于加工鞋的厚度即:凸模)

一、鞋底木模3D档案应在模口线的位置垂直向上偏移8-10mm,然后向外偏移3-4mm,做出一个相对模口线位置的扫描区域,以方便精确取出变形后的模口线。

二、铸造完的底模(四开模具除外)应以上下两面加工平整,以确保后续CNC加工的水平面。四开模具的底模及中框上表面为锯床切割面,无法与底面形成水平面。为了确保CNC加工的水平面,应将模具的底面数据同时取出,并调整到水平(原3D图档调整到以扫描数据为准)。

三、底纹的数据采集,可用白色的美纹纸粘贴在模具的底纹上,可方便提取大面积的底花纹高度数据,从而达到减少文件档案的大小和多角度扫描时间。

四、原始3D档案与扫描数据的拼合

1.手工对位:加工(铸造木模)的3D档案应在侧墙边及头尾部分留深度(0.5-0.8)的线槽,铸造完的底模上会留下凸出的侧墙直线,利用侧墙线与扫描区域的接点可调整3D档案与扫描数据的位置。

2.逆向软件自动对位:可将原始的3D档案数据以iges的格式调入逆向软件,由软件特殊指令把原始的3D档案与扫描的数据进行自动对位,也可以得到精确的拼合。

五、 模口线的提取,原始的3D档案和扫描数据拼合好后,可隐藏原始档案,在扫描数据上以TOP视图的方位描绘出扫描区域面的中立线,并投影到扫描区域面上,然后将扫描区域以下的垂直部分的断面线取出。做出一个垂直的牵引面,接着将投影到区域面上的中立3D线,以放射投影的方式向垂直牵引面再次投影,得到相对的 模口线。

六、模具分模面构建,将模具数据导入三维设计软件内,完成位置校对和原始3D数据档案的调整后,利用模口线进行分模面的构建。

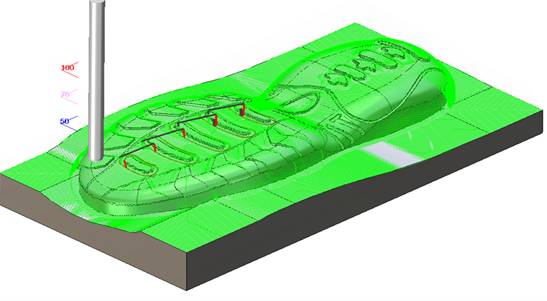

加工凸模

(经MIWSS三维扫描仪,扫描数据与木模数据修改得到合格的凸模数据,经加工后就是一套合格的鞋模)

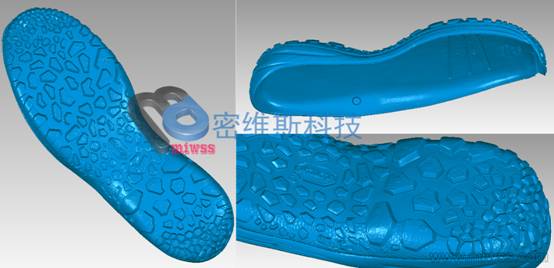

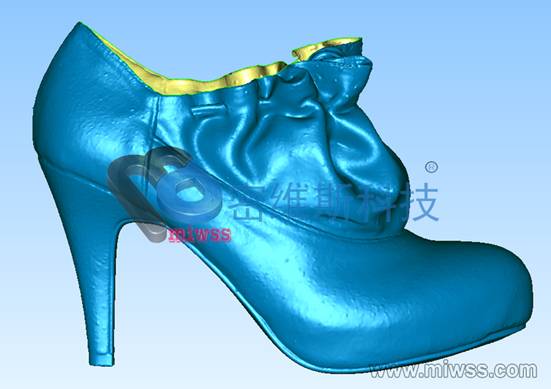

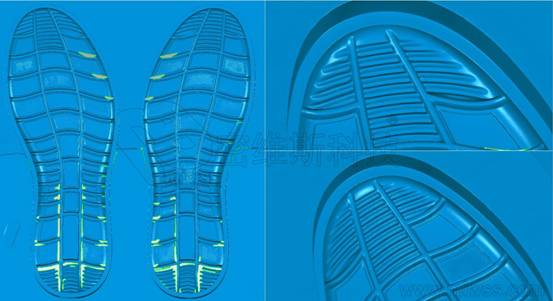

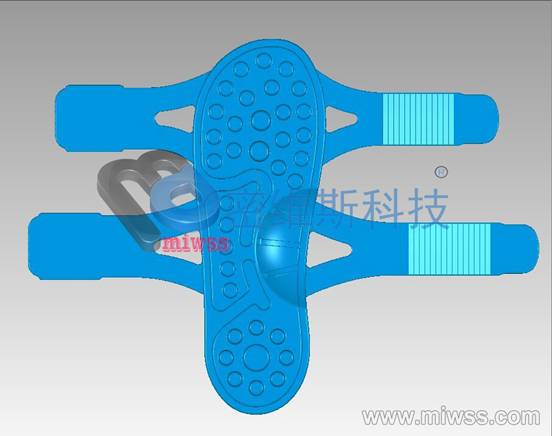

密维斯三维扫描仪鞋模行业部分案例:

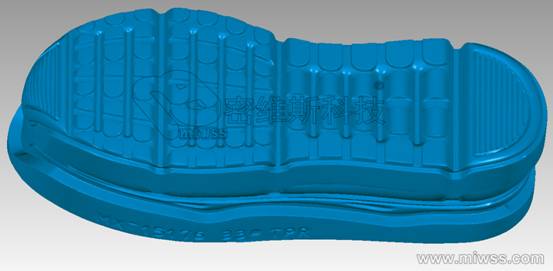

密维斯新一代鞋模扫描特点:高清 棱角清晰(铁模直接出肉厚,可节省2D,提高效率)

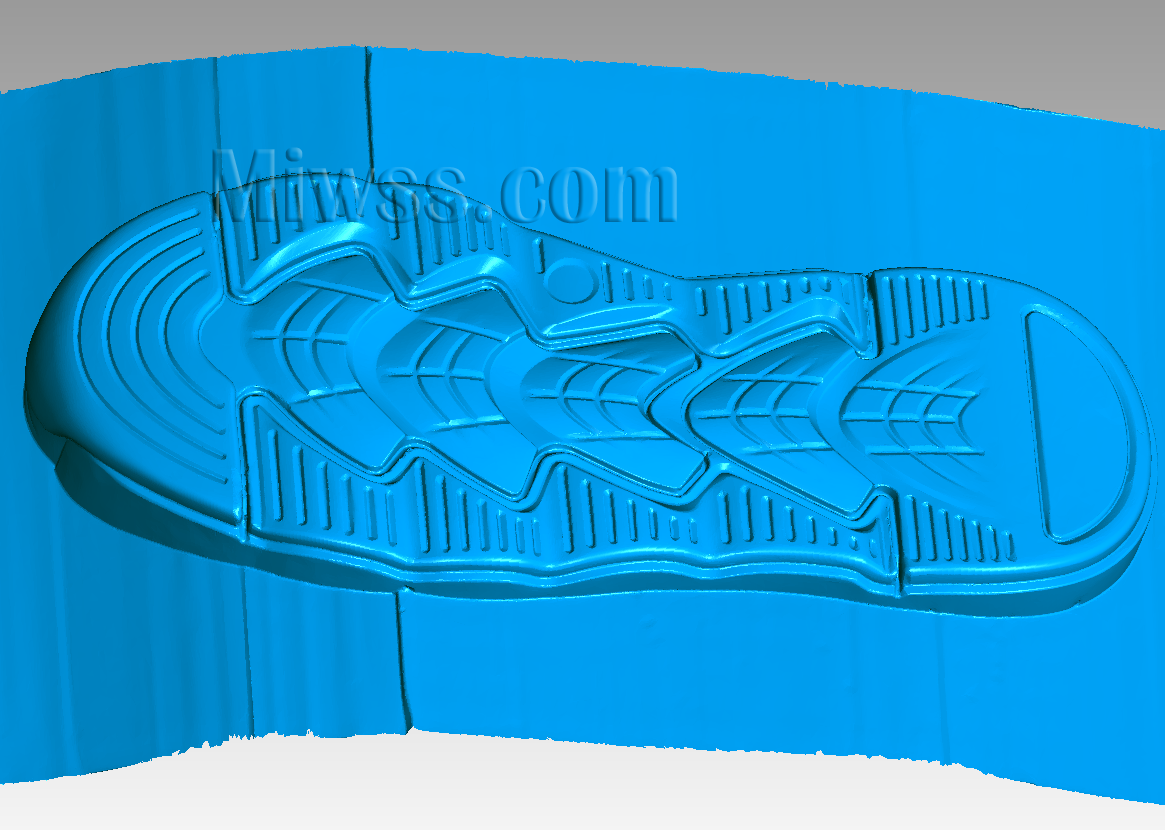

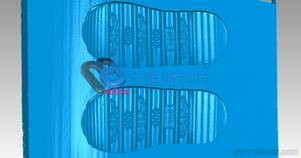

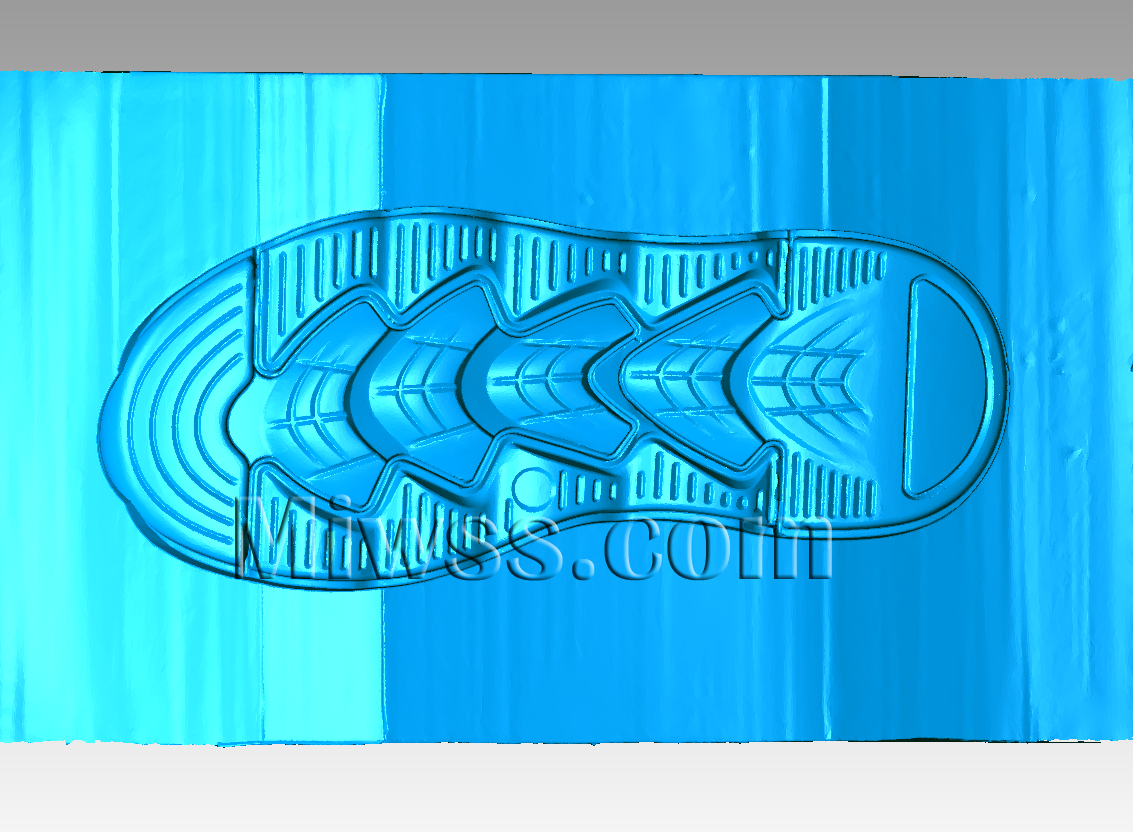

铁模扫描童铁模


密维斯新一代鞋模扫描特点:高清 棱角清晰(铁模直接出肉厚,可节省2D,提高效率)




鞋模

楦头

密维斯新一代鞋模扫描特点:高清 棱角清晰(铁模直接出肉厚,可节省2D,提高效率)

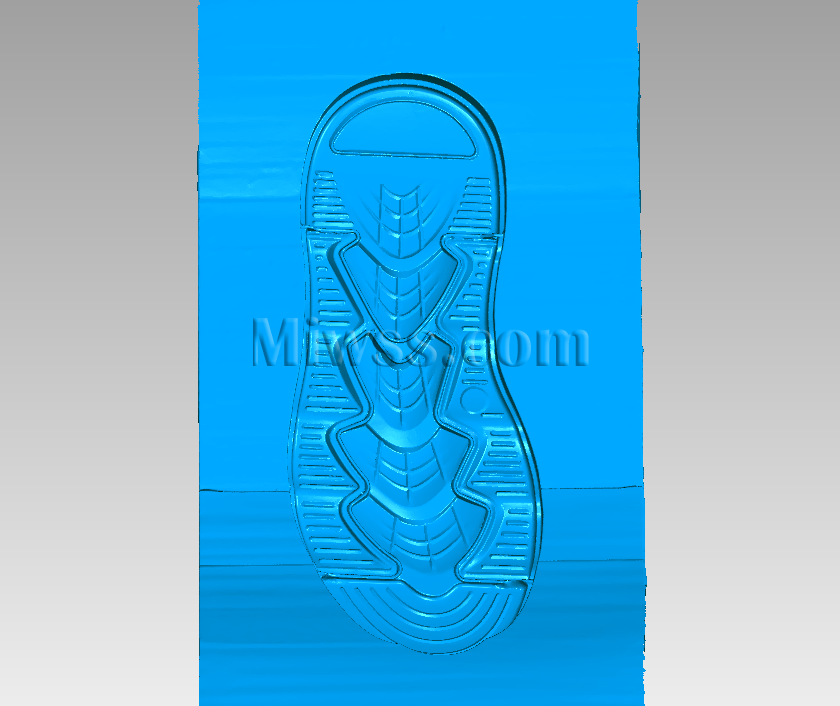

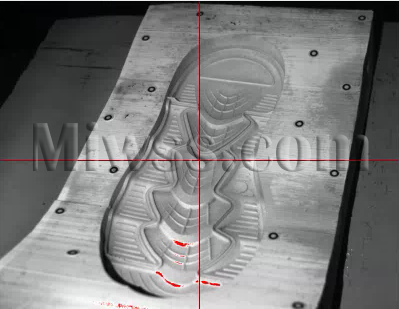

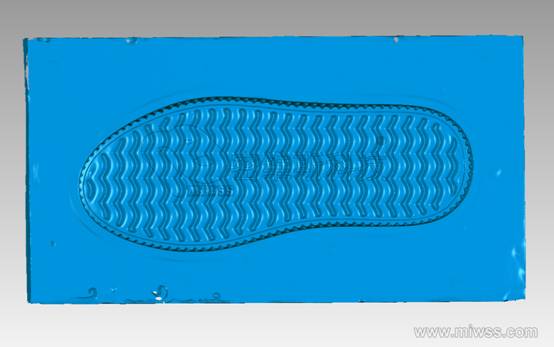

铁模1

密维斯新一代鞋模扫描特点:高清 棱角清晰(铁模直接出肉厚,可节省2D,提高效率)

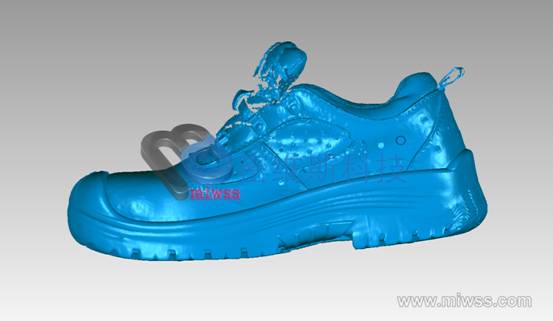

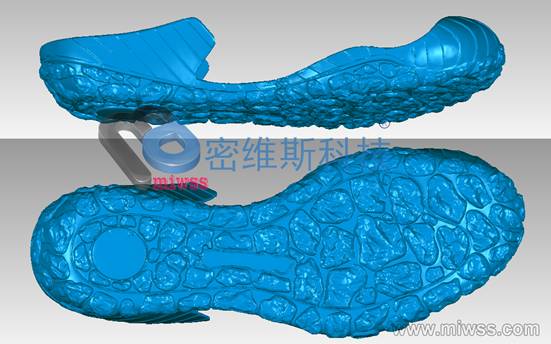

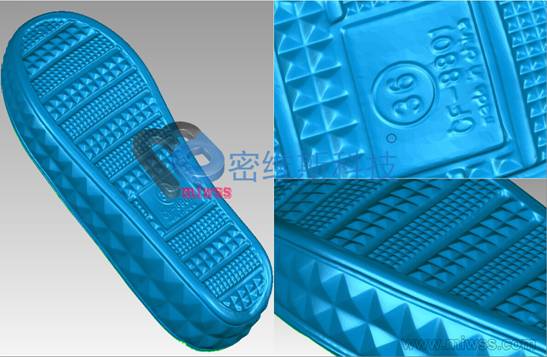

整体鞋底鞋IMG_0158 - 副本连邦鞋整体女士保健鞋
