风能发电作为新兴的新能源，目前全世界每年燃烧煤所获得的能量，仅占风力在一年内所提供能量的三分之一。因此，国内外都很重视利用风力来发电。作为新能源，叶片是风力发电机中最基础和最关键的部件，其良好的设计，可靠的质量和性能是保保障机组正常稳定运行的决定因素。

推荐机型：密维斯DHP­­­­­­­-F 、DHP -Z高清精密综合型 及手持式三维扫描仪可以对汽车整车进行三维扫描、三维检测、逆向设计等。密维斯三维扫描仪，扫描精度高，速度快，是您的首选！

密维斯DHP­­­­­­­-F 密维斯DHP­­­­­­­-z高清精密综合型

1、在进行叶片三维测量时，由于物体较大，用拍照式三维扫描仪测量时，扫描累计误差会过大，如何消除误差造成的影响，是最大的问题。

2、传统的测量方法，所取得数据有限且不能准确地表达风力发电机叶片曲面的三维数据，也不能进行后期的二次设计与质量检测。

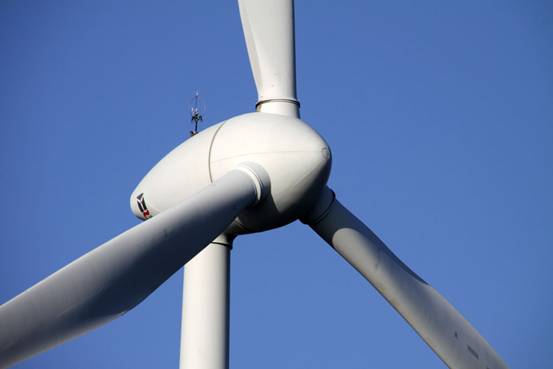

叶片是风力发电机中最基础和最关键的部件，其良好的设计，可靠的质量还优越的性能是保证机组正常稳定运行的决定因素。客户使用三维扫描仪结合三维摄影测量系统，获取风力发电机叶片三维数据，改善叶片结构，加强叶片性能。

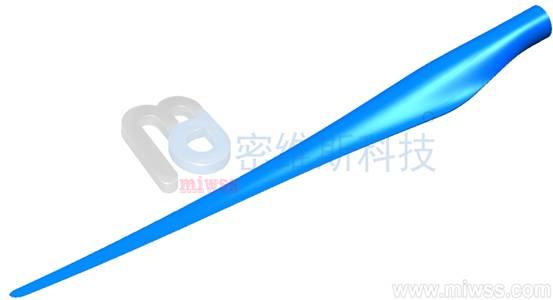

风力发电机叶片三维扫描数据

叶片角度与曲面对叶片的效率有很大的影响，所以在生产过程中必须有丰富的经验，达到最佳的效果。用MIWSS三维扫描仪，叶片的形状和尺寸检查通过以CAD为标准，测量后的数据与CAD对比可以用于全局检测。此外，测量数据不仅可以用于检测对比，也可以逆向工程二次设计。

a.密维斯三维工程师使用三维摄影测量系统从不同角度对被测叶片进行拍摄，然后将拍摄得到的图片导入摄影测量软件，软件会自动根据三角测量原理计算得出被测叶片的整体框架点。然后用软件计算风力发电机叶片的框架点导入三维扫描软件MIWSS 3DSCAN中，将以框架点数据为定位骨架，对扫描数据进行拼接，从而能够有效地消除累计误差，实现最佳的三维测量精度。

b.MIWSS三维扫描仪对风电叶片进行全面的三维测量，获得风力发电机叶片的三维测量数据。

c、利用专业设计软件对优质曲面模型进行数模尺寸的偏差分析，然后根据分析结果进行设计调整。

d、利用专业建模软件最后输出到的CAD数据，即可用于CNC机床加工、快速成型、外观质量检测等应用。

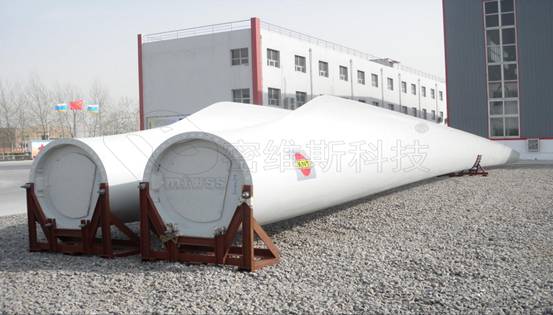

风力叶片三维检测

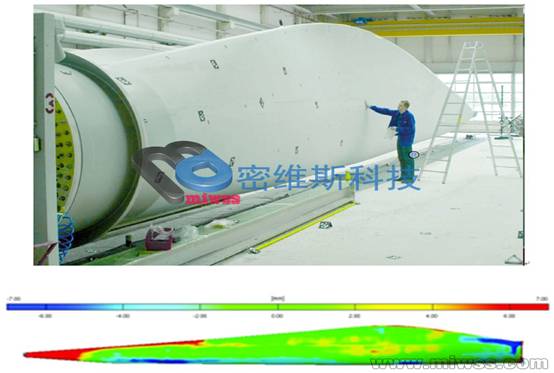

风力发电机叶片三维数据检测
