三维摄影测量系统

[返回]

便携式 MIWSS 摄影测量系统可以快速准确地测量物体的三维坐标。相对传统接触式三维坐标测量仪而言,现在可以用 MIWSS 系统更轻松地展开测量工作。不需要任何复杂、沉重和精密维护的硬件,让测量仪轻松地趋近物体就行!

像接触式坐标测量仪一样,MIWSS 能记录任何特征空间的坐标及其方向:

· 曲面点和截面

· 基元

· 孔、冲孔和边

· 直径、长度、角度 ......

IMG_256IMG_257

确定三维坐标以后,测量系统将会把测量结果转换到部件坐标系统中:

· RPS

· 量具对齐

· 最佳拟合 ......

用于不同任务的测量数据和对齐数据:

· CAD 比较

· 验证形状和位置公差

· 验证各种样图、文档或表格的规格

· 首检

把实际测量数据与 CAD 数据( IGESVDASTEPCatiaProEUG ……)进行比较,生成用户熟悉的格式的测试报告:

· 假色图示

· 标注显示个别偏差点

· 截面、角度和距离

· 直径和平面度

· 表格和列表

应用范围

· 板金件和车身的检测(如在试生产、工艺优化、工装验证、启动批量生产或者随机取样过程中)

· 大型物体的质量控制(如飞机、船舶、风力涡轮等)

· 塑件的检验(如初样检验)

· 夹具的检验和记录

· 模型和原型的测量(如汽车内饰和外观设计)

· 管路和电缆的三维形状的验证

· 二维板金坯件的切边测量

· 汽车和气候箱测试的变形分析

· 参考点标区的测量

IMG_258

静态变形分析

MIWSS 是一套便携、易用的光学测量系统,能精确定义准静态条件下物点的三维坐标,并由此计算出各种物体和组件的三维位移及形变。

无需在物体上或物体周围安装测量头、布置电缆,从而不会与物体相互干扰,这一特点使非接触式 MIWSS 迅速取代了传统的位移传感器或 LVDT,用以捕捉位移和变形。

利用 MIWSS 测量系统,可以生成以下各类测量点参数:

· 三维坐标

· 三维位移

· 变形

· 弯曲、扭转、挠度

· 旋转角

· 六个自由度

· 相对位移(点 - 点、点 - 线、点 - 面)

这些结果可以用图表形式显示,或直接显示在 CAD 数据上或叠加显示于记录的相机图像上,从而提供直观易懂的结果报告。

IMG_260

应用范围

· 气候环境试验箱

· 环境模拟

· 滥用试验

· 刚度测试

· 间隙变形

· 平整度测试

· 仿真结果的验证和优化

· 零部件的变形及其测试

· 相对运动

· 整体应变

· 负载测试和老化试验(力与温度)

MIWSS 技术优点

· 整套三维测量仪的组件极少(两个仪器箱共重 23 公斤)

· 测量过程中无须接触被测物体

· 对于大型物体也能确保高精度测量

· 无磨损,也不会降低精度

· 易于操作

· 不受环境条件影响(气候环境试验箱、露天等)

大型水轮机叶片三维摄影测量案例

水轮机叶片测量水轮机叶片

现场测量扫描

水轮机叶片测量1水轮机叶片测量2

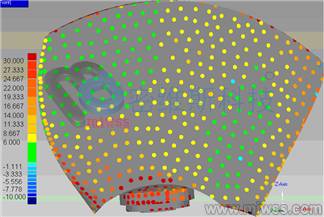

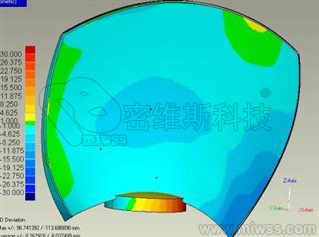

三维测量图谱
