密维斯手持式光学三维扫描仪 MIWSS 300 MIWSS 700 3D 可有效应对不一致性问题,让用户不再受成本增加、生产及部件审批延误的困扰。该系统可用于对生产工具、夹具、配件、半成品或成品进行逆向工程和尺寸检测,测量尺寸介于 1 米到 3.5 米之间,精度最高可达 0.02 mm。MIWSS 300 MIWSS 700 3D 光学 CMM 采用光学测量方式,使得测量精度不易受环境变化的影响,因此成为车间质量控制计量的首选解决方案。它无需固定测量设置,无论环境发生何种变化都不会影响其性能水准。
可帮助操作人员更好地管理生产过程,更快速地满足制造业对质量控制 (QC) 的更高要求,同时丝毫不会影响生产效率。
MIWSS 300 MIWSS 700 3D 光学 CMM 的测量范围可以扩展,测量速度惊人,且对复杂材料的数据采集能力令人惊叹,是市场上极为全面的计量级 3D 扫描仪。它还配备可配对兼容的探测系统供用户选择。在车间环境中实现真正的质量控制。
便携式 3D 扫描仪:MIWSS SCAN700 MIWSS SCAN300 3D
|
MIWSS SCAN 3D™ 新一代手持式扫描仪经过优化,可满足产品开发和设计专业人员的需求, 为其提供最有效、最可靠的方法来采集物体的 3D 测量数据。
Creaform 的旗舰型计量级扫描仪完全经过重新设计,同时保留了其核心资产价值。 它 们现在具有更高的便携性,可更快速地完成准确、高分辨率的 3D 扫描,同时延续了使用 超级简便的特点。 它们的真正便携性改变了游戏规则,引领了 3D 扫描市场的整体新趋 势。 |
|
|
准确性与便携性结合,鱼与熊掌可兼得。 以下介绍 MIWSS SCAN700 MIWSS SCAN300 3D 激光扫描仪:
MIWSS SCAN 300™ |
|

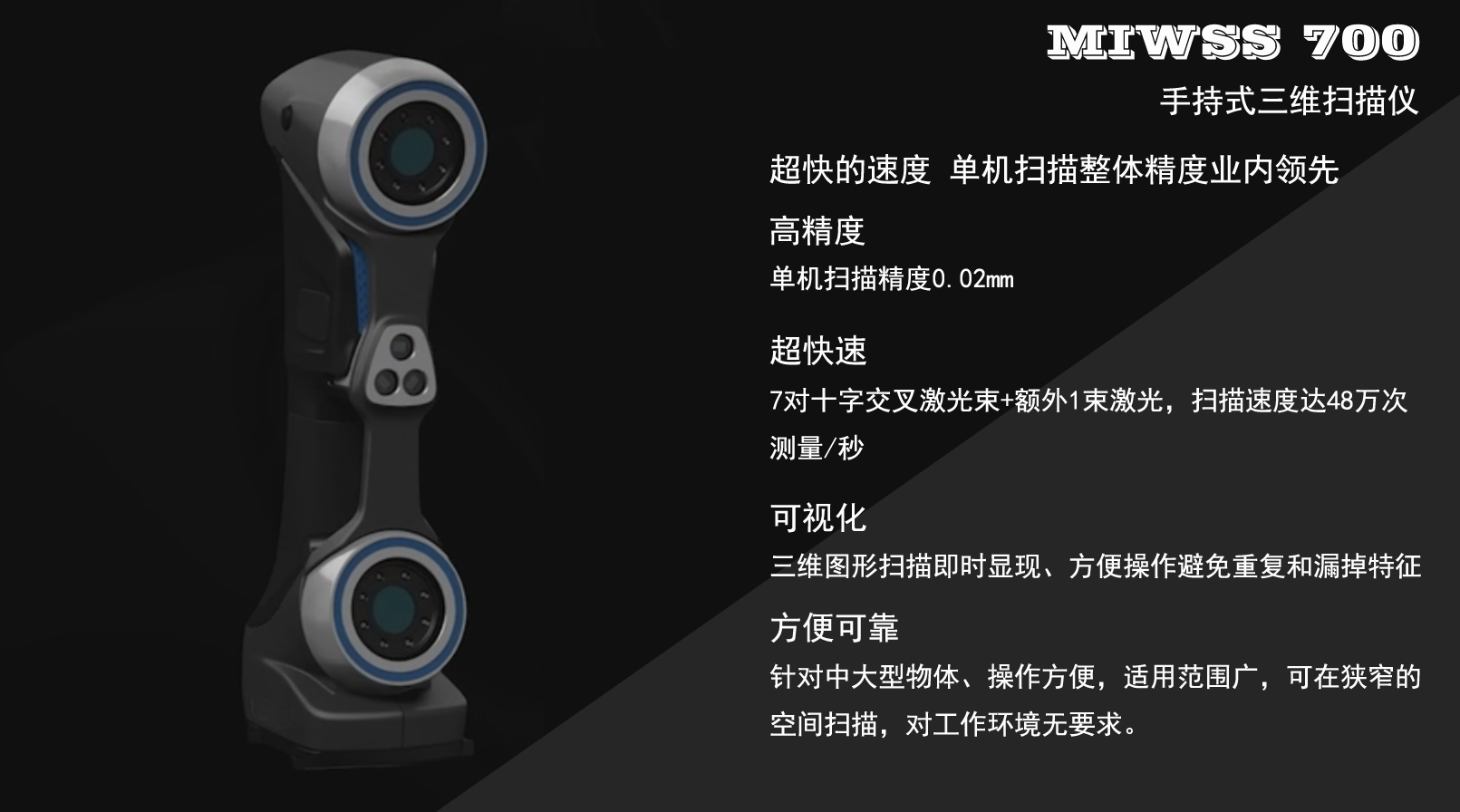

MIWSS SCAN 700™ |
|
|
您是否正在寻找最有效的逆向工程和/或设计方法? MIWSS SCAN 300 是一款可靠的工具,可助您实现目标。 |
|
MIWSS SCAN 700 带来了更高的准确性、速度和分辨率。 这是市场上用途最广的的 用途最广的的 3D 扫描仪,适用于检测和要求严格的逆向工程应用。 |
优势:
新增功能
· 比上一代产品快 25 倍
· 精度提高了40%
· 改善了人体工程学设计:
· 面积缩小了50%
· 重量减轻35%
· 自由移动性更高
· 多功能按钮使软件互动更为轻松
· 计量级测量:高达 0.030 毫米的精度,高达 0.050 毫米的分辨率,具有极高的可重复性和可追踪的证明。
· 实际操作条件下的高精确性:无论环境条件、部件设置和用户情况如何,都能实现高精确性。
· 无需固定安装:使用光学反射靶来形成锁定至部件自身的参考系统,使用户可以在扫描期间按自己需要的方式移动物体(动态参考)。 而且周围环境的变化丝毫不会影响数据采集质量和精度。
· 自定位:MIWSS SCAN 3D 扫描仪是一个数据采集系统,也是其自身的定位系统。 这意味着无需配备外部跟踪或定位设备。 它使用三角测量法来实时确定自身与被扫描部件的相对位置。
· 可靠:所有工作条件或环境下持续稳定且可重复的结果。
· 按需用户校准:用户可以按照所需的频率对扫描仪进行校准(每天或者在每个新的扫描开始之前)。 校准只需花费 2 分钟左右的时间,而且它可以确保最佳工作状态。
· 独立设备:无需外部定位系统,也无需使用测量臂、三角架或夹具。
· 便携式扫描:可以带到各个地点,并且可以在内部或现场使用。
· 轻巧:重量不到 1 千克。
· 便携:可装入随身携带的手提箱。
· 可在狭小空间内轻松使用:这一点得益于其小巧的尺寸和灵活的基准距离。
· 市场上最快速的 3D 扫描仪:比上一代产品快 25 倍。
· 所有激光扫描仪中最高的测量速率:480,000 次测量/秒。
· 自动网格输出:完成采集之后,即可获得随时可用的文件。
· 快速工作流整合:能够将可用扫描文件导入至 RE/CAD 软件,无需进行后期处理。
· 用户友好:无论用户的经验水平如何,都能在极短时间内学习掌握。
· 快速安装:能在 2 分钟内启动并运行。
· 直接网格输出:无需执行复杂的对齐或点云处理。
· 实时可视化:可以在计算机屏幕上看到自己正在执行的操作,以及还需要执行哪些操作。
· 多功能:几乎无限制的 3D 扫描 – 不受部件尺寸大小、复杂程度、原料材质或颜色的影响。
软件:

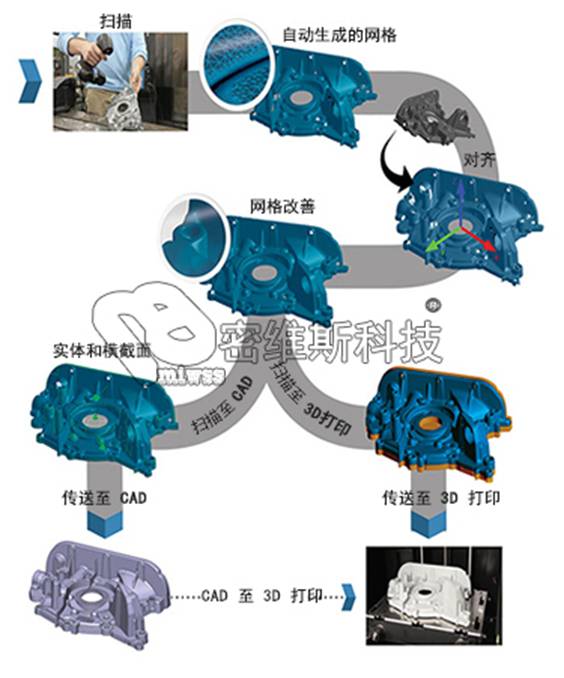

MIWSS SCAN 3D 扫描仪随附 Vxelements软件,这是一款全集成的 3D 数据采集软件平台,可以为其整个 3D 扫描和测量技术系列提供支持。 它将所有基本要素和工具都融入到一个用户友好、简便且流畅的工作环境中。 其实时可视化功能带来了简单而又令人愉快的体验。
完成数据采集步骤之后即可自动创建并提供优化扫描文件,从而能大大地缩短您的组件检查或设计过程。
VXscan 专门用于采集和优化3D 扫描数据。 除了能够为这些特定的任务提供高性能外,它还具有简单易用和用户友好的特点,足以满足任何知识水平的用户需要。
· 用户友好界面:VXelements 的设计可实现功能强大且简单的流程,从而在基本核心上简化整个扫描过程。
· 表面优化算法:可避免创建多个扫描层并确保更准确的网格,且无需任何后处理。
· 直接网格输出:完成采集之后,即可导出所有标准格式的优化网格。 无需执行复杂的对齐或点云处理。
· 扫描分辨率并无限制:只需输入分辨率值,不受扫描物体尺寸的影响。 扫描前后可随时更改分辨率。
· 实时可视化:扫描物体的同时,用户就可以查看 3D 表面。
· 扫描结果增强:补洞、智能提取、边界过滤器等等。
VXmodel是一款后期处理软件,它可以直接集成到 VXelements 中,并且完全允许在任何 CAD 或 3D 打印软件中直接使用完成的 3D 扫描数据。 VXmodel 提供了最简便快捷的途径,可将数据从 3D 扫描传送至 CAD 或附加制造工作流。
VXremote 允许快速、简便地远程访问 VXelements,从而提高现场的工作效率。 它可以快速激活和设置,无需安装或维护硬件或服务器。 轻动指尖即可掌握所有数据采集功能... 只有 Creaform 认证加固型平板电脑才能使用此功能!
兼容软件
· 3D Systems(Geomagic® Solutions)
· InnovMetric 软件(PolyWorks)
· Dassault Systèmes(CATIA V5 和 SolidWorks)
· PTC (Pro/ENGINEER)
· Siemens(NX 和 Solid Edge)
· Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)
应用:
MIWSS SCAN 3D 扫描仪:产品使用的整个生命周期,都能成为您的最佳助手
概念
要求和规格 |
概念与设计 |
概念原型设计 |
|
|
|
l要求和规格竞争产品分析 l产品或相关零部件的测量 l售后市场的零件或定制零件的测量
|
l概念设计粘土模型测量/逆向工程 l虚拟模型与实物模型测绘/逆向工程 l造型及美学设计 |
l概念原型设计修改后原型生成CAD 文件 l形面分析、概念/原型的验证 l人体工程学原型设计 |
设计
CAD 设计 |
成型技术 |
测试、仿真和分析 |
|
|
|
l3D 扫描至 CAD l逆向工程(局部设计) l包装设计 |
l成型技术快速原型设计/制造 l将原型修改生成 CAD 文件 l原型检测 |
l测试、仿真和分析有限元分析 (FEA) l干涉分析 l变形、几何形状分析 |
制造
工装设计 |
装配/生产 |
质量控制 |
|
|
|
l工装设计模具、夹具、和模型的 逆向工程 l更新 CAD 文件以反映工工装的 检测 l工装验证/检测 |
l装配/生产虚拟装配 l工具/机器人路径编程 l加工前部件评估 |
l质量控制初样检测 (FAI) l部件到 CAD 检测 l供应商质量检测 |
维修
文档 |
维护、修理和检修 (MRO) |
更换/回收 |
|
|
|
l部件/工具的完工存档 l营销演示、3D 培训系统、严肃游戏 l数字化归档 |
l磨损分析 l自定义维修/修改 l维护前的部件/工具完工文档 |
l开发更换/修复部件的逆向工程 l复杂装配体的拆卸/拆解计划 |
其他应用
· 博物馆学
· 遗产保护
· 修复
· 数字化归档
· 研究用 3D 扫描
· 分析和发布
· 多媒体
· 娱乐
· 计算机图形和特效
MIWSS SCAN700 MIWSS SCAN300适用行业:
l 航空航天
l 汽车/运输
l 消费品
l 重工业
l 制造
l 发电业
l 研究与教育
l 其他
MIWSS SCAN700 MIWSS SCAN300技术规格:
MIWSS SCAN 3D 手持式 3D 扫描仪
|
MIWSS SCAN 300™ |
MIWSS SCAN 700™ |
重量 |
0.85 千克 |
|
尺寸 |
122 x 77 x 294 毫米 |
|
测量速率 |
205,000 次测量/秒 |
480,000 次测量/秒 |
扫描区域 |
225 毫米 x 250 毫米 |
275 毫米 x 250 毫米 |
光源 |
3 束交叉激光线 |
7 束交叉激光线(+1 额外一束) |
激光类别 |
II(人眼安全) |
|
分辨率 |
0.100 毫米 |
0.050 毫米 |
精度 |
最高 0.040 毫米 |
最高 0.030 毫米 |
体积精度* |
0.020 毫米 + 0.100 毫米/米 |
0.020 毫米 + 0.060 毫米/米 |
体积精度(结合 MaxSHOT 3D)* |
0.020 毫米 + 0.025 毫米/米 |
|
基准距 |
300 毫米 |
|
景深 |
250 mm |
|
部件尺寸范围 |
0.1 – 4 米 |
|
软件 |
VXelements |
|
输出格式 |
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr |
|
兼容软件 |
3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes(CATIA V5 和 SolidWorks)、PTC (Pro/ENGINEER)、Siemens(NX 和 Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)。 |
|
连接标准 |
1 X USB 3.0 |
|
操作温度范围 |
0-40 °C |
|
操作湿度范围(非冷凝) |
10-90% |
*根据 ISO 10360 标准,体积精度被定义为独立于尺寸的值。
相关案例

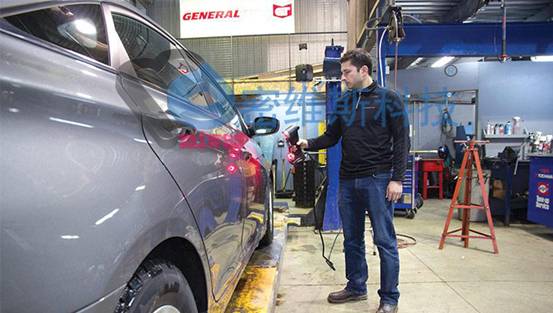

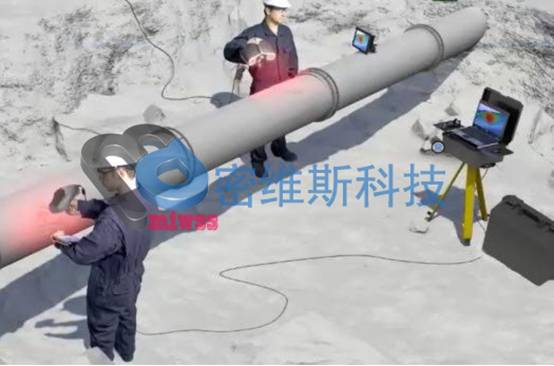

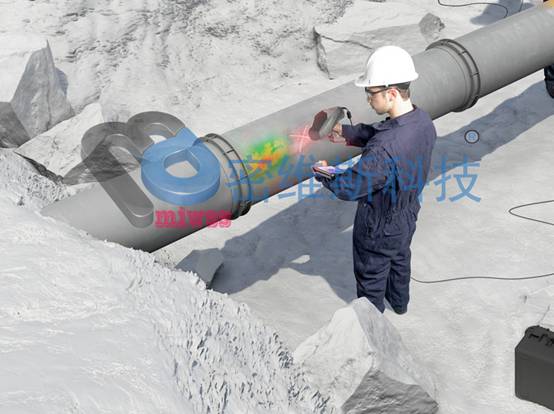

方便客户扫描常规设备不容易扫描的部分,常规扫描设备在有限的空间内不容易放下MIWSS手持三维扫描仪有效的解决了这个问题。

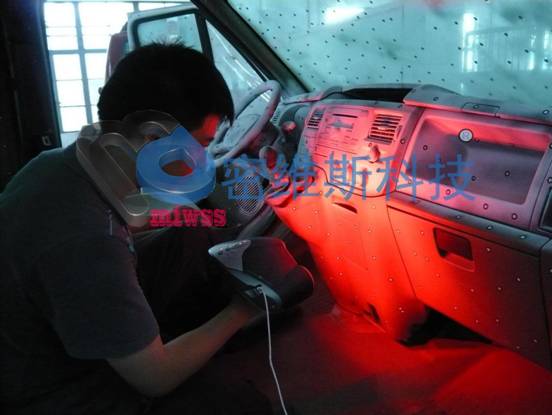

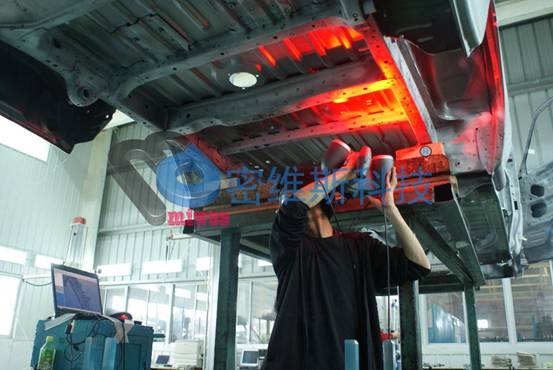

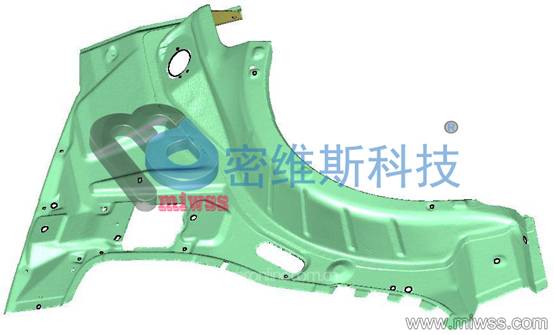

汽车内部和汽车底盘悬挂等三维扫描

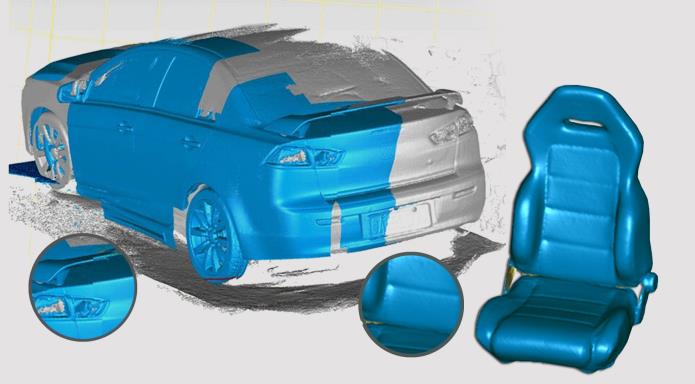

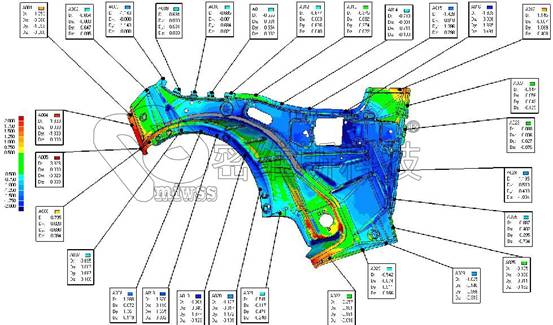

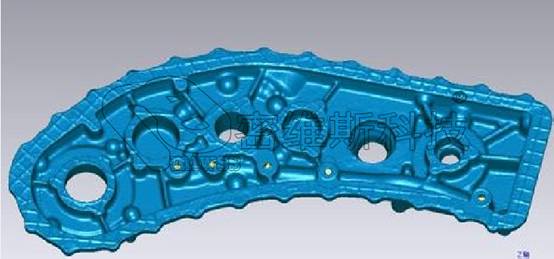

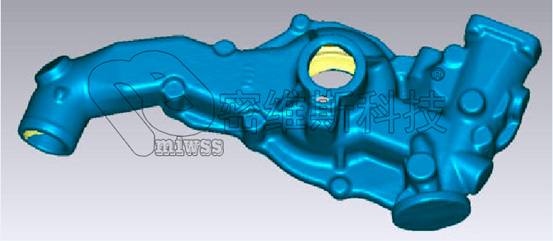

汽车整车与部件扫描案例
